ナノ・ユニオン
|
Union |
| int：1 / 32" Cheminert |
| ext：1 / 32" ZDVF |
| Part No. |
品名 |
内径 |
| JR-C-NEU.5XFPK |
ナノ・ユニオン |
100 um |
| JR-C-NEU.5FPK |
ナノ・ユニオン |
150 um |
|
|
ナノ・レデューシング・ユニオン
|
Union,Reducing |
| int：1 / 32" Cheminert |
| ext：1 / 16" External |
| Part No. |
品名 |
内径 |
| JR-C-NERU1FPK |
レデューシング・ナノ・ユニオン |
150 um |
|
ピーク・ナット 1 / 32" |
|
|
Nut , External
1 / 32" ZDVF
ネジ規格：8 - 36
| Part No. |
品名 |
数量 |
| JR-C-EN.5FPKB |
ピーク・ナット 1 / 32" |
5ヶ |
|
ピーク・フェラル 1 / 32" |
|
|
Ferrule , Grooved
1 / 32"
| Part No. |
品名 |
数量 |
| JR-ZGF.5PK |
ピーク・フェラル 1 / 32" |
5ヶ |
|
ピーク・ナット 1 / 16" |
|
Nut , External
1 / 16" ZDVF
ネジ規格：10 - 32
| Part No. |
品名 |
数量 |
| JR-EN1FPKB |
ピーク・ナット 1 / 16" |
5ヶ |
|
ピーク・フェラル 1 / 16" |
|
|
Ferrule , Grooved
1 / 16"
| Part No. |
品名 |
数量 |
| JR-ZGF1PK |
ピーク・フェラル 1 / 16" |
5ヶ |
|

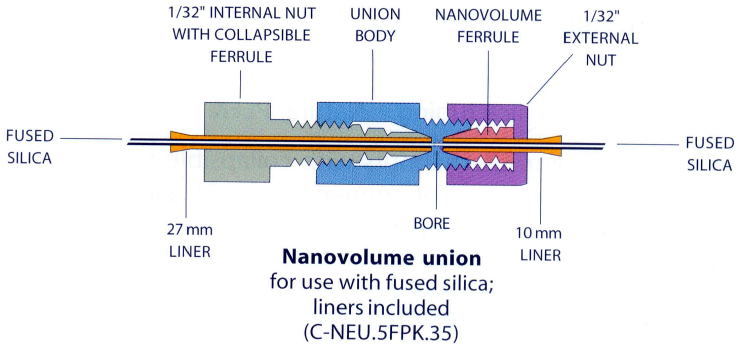

ナノ・ユニオン接続図：
|
 |
