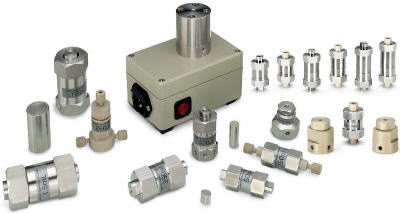

　ASI　スタティックミキサー，　ダイナミックミキサー

特徴
・ ベースラインノイズを低減し、感度を良くし、
グラジエントの精度を改善出来ます。
・ 取り替え可能なカートリッジで、ミキシング
ボリュームの最適化が容易です。
・ インライン、２液混合、３液混合グラジエント
・ 接液部はステンレス又は、PEEK
・ ポストカラム誘導体化の高効率化
・ ネジ規格 ： 10-32 CPI
( 1/16" チューブ用の標準 HPLC フィッティング )



カートリッジ容積 耐圧
Micro Flow シリーズ ( SS ) 0.5uL ～ 25uL 6,000 psi ( ≒ 41.3 MPa )
Micro Flow シリーズ ( PEEK ) 0.5uL ～ 25uL 3,000 psi ( ≒ 20.6 MPa )
UHPLC Micro Flow シリーズ ( SS ) 0.5uL ～ 25uL 18,000 psi ( ≒ 124.1 MPa )
.
Low Flow シリーズ ( SS ) 50uL ～ 250uL 6,000 psi ( ≒ 41.3 MPa )
Low Flow シリーズ ( PEEK ) 50uL ～ 250uL 3,000 psi ( ≒ 20.6 MPa )
UHPLC Low Flow シリーズ ( SS ) 50uL ～ 250uL 18,000 psi ( ≒ 124.1 MPa )
.
Analytical Flow シリーズ ( SS ) 350uL , 500uL 6,000 psi ( ≒ 41.3 MPa )
Analytical Flow シリーズ ( PEEK ) 350uL , 500uL 3,000 psi ( ≒ 20.6 MPa )
UHPLC Analytical Flow シリーズ ( SS ) 350uL , 500uL 18,000 psi ( ≒ 124.1 MPa )
.
High Flow シリーズ ( SS ) 800uL ～ 1.5mL 6,000 psi ( ≒ 41.3 MPa )
High Flow シリーズ ( PEEK ) 800uL ～ 1.5mL 3,000 psi ( ≒ 20.6 MPa )
UHPLC High Flow シリーズ ( SS ) 800uL ～ 1.5mL 18,000 psi ( ≒ 124.1 MPa )
.
Prep Flow シリーズ ( SS ) 3.0mL ～ 15mL 6,000 psi ( ≒ 41.3 MPa )
Flow - Volume


　　　 高圧混合のためのミキサーカートリッジ選択ガイド

Linear Gradients - High Pressure Mixing

最良の選択は通常、ディレイボリュームとミキシングノイズ間での妥協点です。
より多くのカートリッジボリュームは混合ノイズを減少させますが、
より多くのディレイボリュームが生まれます。
下記のカートリッジボリュームは、これら2つの限界の間の妥協点です。


流量 ( / min. ) カートリッジボリューム
< 1 uL 0.5 uL
0.5 - 2 uL 1 uL
1 - 5 uL 2 uL
2 - 10 uL 5 uL
5 - 20 uL 10 uL
10 - 50 uL 25 uL
20 - 100 uL 50 uL
100 - 250 uL 150 uL
200 - 500 uL 250 uL
500 uL - 2 mL 350 uL
1 - 5 mL 500 uL
2 - 10 mL 800 uL
5 - 20 mL 1 mL
10 - 30 mL 1.5 mL
20 - 50 mL 3 mL
30 - 80 mL 6 mL
50 - 100 mL 9 mL
80 mL - 1 L 15 mL

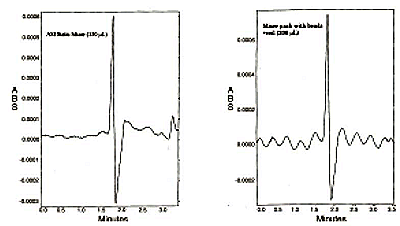

ベースラインノイズの比較
The baseline of this plot has been enlarged to show the noise levels associated with each mixer.
Note the significant reduction in baseline noise with the ASI static mixer

Conditions:
Gradient Program:
CH3CH/H2O = 50/50 —> (15 min.) 90/10
Flow Rate: 0.1 mL/min.
Temp: 40°C
Sample Size: 1µL
Sample: Solvent front
Detection Wavelength: 254nm
ASI社製ミキサー (150uL) Mixer pack with beads +coil (200uL)

ミキサー詳細 ( ベースライン比較 )

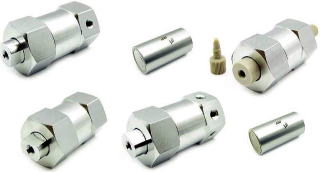

　 Static Mixers

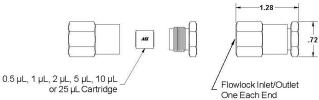

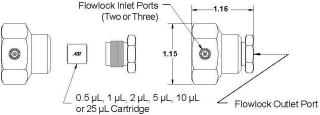

・ Micro Flow シリーズ ( SS ) , 耐圧 6,000 psi ( ≒ 41.3 MPa )
　 ( 0.5uL ～ 25uL )






インラインミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
インラインミキサー SS 0.5 µL 401-000.5 133,000円
インラインミキサー SS 1 µL 401-0001
インラインミキサー SS 2 µL 401-0002
インラインミキサー SS 5 µL 401-0005
インラインミキサー SS 10 µL 401-0010
インラインミキサー SS 25 µL 401-0025


２液混合ミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
２液混合ミキサー SS 0.5 µL 402-000.5 138,000円
２液混合ミキサー SS 1 µL 402-0001
２液混合ミキサー SS 2 µL 402-0002
２液混合ミキサー SS 5 µL 402-0005
２液混合ミキサー SS 10 µL 402-0010
２液混合ミキサー SS 25 µL 402-0025


３液混合ミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
３液混合ミキサー SS 0.5 µL 403-000.5 141,000円
３液混合ミキサー SS 1 µL 403-0001
３液混合ミキサー SS 2 µL 403-0002
３液混合ミキサー SS 5 µL 403-0005
３液混合ミキサー SS 10 µL 403-0010
３液混合ミキサー SS 25 µL 403-0025


In-Line Assemblies, Port Size: 10-32 CPI
( Standard HPLC Fittings for 1/16" Tube )



Binary/Ternary Assemblies, Port Size: 10-32 CPI
( Standard HPLC Fittings for 1/16" Tube )

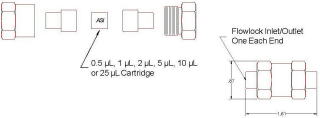

・ Micro Flow シリーズ ( PEEK ) , 耐圧 3,000 psi ( ≒ 20.6 MPa )
　 ( 0.5uL ～ 25uL )


インラインミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
インラインミキサー PEEK 0.5 µL 401-000.5B 143,000円
インラインミキサー PEEK 1 µL 401-0001B
インラインミキサー PEEK 2 µL 401-0002B
インラインミキサー PEEK 5 µL 401-0005B
インラインミキサー PEEK 10 µL 401-0010B
インラインミキサー PEEK 25 µL 401-0025B


２液混合ミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
２液混合ミキサー PEEK 0.5 µL 402-000.5B 148,000円
２液混合ミキサー PEEK 1 µL 402-0001B
２液混合ミキサー PEEK 2 µL 402-0002B
２液混合ミキサー PEEK 5 µL 402-0005B
２液混合ミキサー PEEK 10 µL 402-0010B
２液混合ミキサー PEEK 25 µL 402-0025B


３液混合ミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
３液混合ミキサー PEEK 0.5 µL 403-000.5B 151,000円
３液混合ミキサー PEEK 1 µL 403-0001B
３液混合ミキサー PEEK 2 µL 403-0002B
３液混合ミキサー PEEK 5 µL 403-0005B
３液混合ミキサー PEEK 10 µL 403-0010B
３液混合ミキサー PEEK 25 µL 403-0025B






In-Line Assemblies Port Size: 10-32 CPI
( Standard HPLC Fittings for 1/16” Tube )




Binary/Ternary AssembliesPort Size: 10-32 CPI
( Standard HPLC Fittings for 1/16” Tube )




・ UHPLC Micro Flow シリーズ ( SS ) , 耐圧 18,000 psi (≒ 124.1 MPa)
　 ( 0.5uL ～ 25uL )


UHPLC インラインミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
UHPLC インラインミキサー SS 0.5 µL 401-000.5HP 144,000円
UHPLC インラインミキサー SS 1 µL 401-0001HP
UHPLC インラインミキサー SS 2 µL 401-0002HP
UHPLC インラインミキサー SS 5 µL 401-0005HP
UHPLC インラインミキサー SS 10 µL 401-0010HP
UHPLC インラインミキサー SS 25 µL 401-0025HP


UHPLC ２液混合ミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
UHPLC ２液混合ミキサー SS 0.5 µL 402-000.5HP 149,000円
UHPLC ２液混合ミキサー SS 1 µL 402-0001HP
UHPLC ２液混合ミキサー SS 2 µL 402-0002HP
UHPLC ２液混合ミキサー SS 5 µL 402-0005HP
UHPLC ２液混合ミキサー SS 10 µL 402-0010HP
UHPLC ２液混合ミキサー SS 25 µL 402-0025HP


UHPLC ３液混合ミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
UHPLC ３液混合ミキサー SS 0.5 µL 403-000.5HP 153,000円
UHPLC ３液混合ミキサー SS 1 µL 403-0001HP
UHPLC ３液混合ミキサー SS 2 µL 403-0002HP
UHPLC ３液混合ミキサー SS 5 µL 403-0005HP
UHPLC ３液混合ミキサー SS 10 µL 403-0010HP
UHPLC ３液混合ミキサー SS 25 µL 403-0025HP

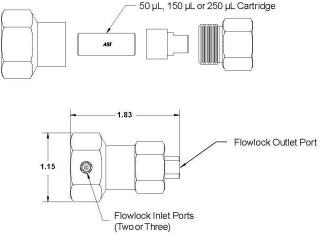

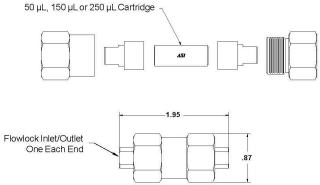

・ Low Flowシリーズ ( SS ) , 耐圧 6,000 psi ( ≒ 41.3 MPa )
　 ( 50uL ～ 250uL )

インラインミキサー ( カートリッジ & ハウジング ) SS
Description Part No. 価格
インラインミキサー SS 50 µL 411-0050 135,000円
インラインミキサー SS 80 µL 411-0080
インラインミキサー SS 100 µL 411-0100
インラインミキサー SS 150 µL 411-0150
インラインミキサー SS 200 µL 411-0200
インラインミキサー SS 250 µL 411-0250

２液混合ミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
２液混合ミキサー SS 50 µL 412-0050 140,000円
２液混合ミキサー SS 80 µL 412-0080
２液混合ミキサー SS 100 µL 412-0100
２液混合ミキサー SS 150 µL 412-0150
２液混合ミキサー SS 200 µL 412-0200
２液混合ミキサー SS 250 µL 412-0250

３液混合ミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
３液混合ミキサー SS 50 µL 413-0050 144,000円
３液混合ミキサー SS 80 µL 413-0080
３液混合ミキサー SS 100 µL 413-0100
３液混合ミキサー SS 150 µL 413-0150
３液混合ミキサー SS 200 µL 413-0200
３液混合ミキサー SS 250 µL 413-0250



In-Line Assemblies Port Size: 10-32 CPI
( Standard HPLC Fittings for 1/16” Tube )



Binary/Ternary Assemblies Port Size: 10-32 CPI
( Standard HPLC Fittings for 1/16” Tube )

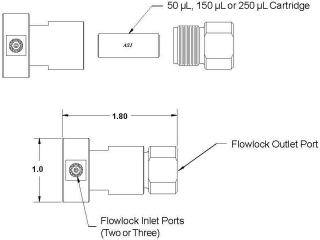

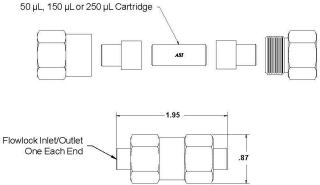

・ Low Flowシリーズ ( PEEK ) , 耐圧 3,000 psi ( ≒ 20.6 MPa )
　 ( 50uL ～ 250uL )

インラインミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
インラインミキサー PEEK 50 µL 411-0050B 145,000円
インラインミキサー PEEK 100 µL 411-0100B
インラインミキサー PEEK 150 µL 411-0150B
インラインミキサー PEEK 200 µL 411-0200B
インラインミキサー PEEK 250 µL 411-0250B

２液混合ミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
２液混合ミキサー PEEK 50 µL 412-0050B 150,000円
２液混合ミキサー PEEK 100 µL 412-0100B
２液混合ミキサー PEEK 150 µL 412-0150B
２液混合ミキサー PEEK 200 µL 412-0200B
２液混合ミキサー PEEK 250 µL 412-0250B

３液混合ミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
３液混合ミキサー PEEK 50 µL 413-0050B 154,000円
３液混合ミキサー PEEK 100 µL 413-0100B
３液混合ミキサー PEEK 150 µL 413-0150B
３液混合ミキサー PEEK 200 µL 413-0200B
３液混合ミキサー PEEK 250 µL 413-0250B




In-Line Assemblies Port Size: 10-32 CPI
( Standard HPLC Fittings for 1/16” Tube )




Binary/Ternary Assemblies Port Size: 10-32 CPI
( Standard HPLC Fittings for 1/16” Tube )




・ UHPLC Low Flow シリーズ ( SS ) , 耐圧 18,000 psi ( ≒ 124.1 MPa )
　 ( 50uL ～ 250uL )






UHPLC インラインミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
UHPLC インラインミキサー SS 50 µL 411-0050HP 146,000円
UHPLC インラインミキサー SS 80 µL 411-0080HP
UHPLC インラインミキサー SS 100 µL 411-0100HP
UHPLC インラインミキサー SS 150 µL 411-0150HP
UHPLC インラインミキサー SS 200 µL 411-0200HP
UHPLC インラインミキサー SS 250 µL 411-0250HP


UHPLC ２液混合ミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
UHPLC ２液混合ミキサー SS 50 µL 412-0050HP 152,000円
UHPLC ２液混合ミキサー SS 80 µL 412-0080HP
UHPLC ２液混合ミキサー SS 100 µL 412-0100HP
UHPLC ２液混合ミキサー SS 150 µL 412-0150HP
UHPLC ２液混合ミキサー SS 200 µL 412-0200HP
UHPLC ２液混合ミキサー SS 250 µL 412-0250HP


UHPLC ３液混合ミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
UHPLC ３液混合ミキサー SS 50 µL 413-0050HP 155,000円
UHPLC ３液混合ミキサー SS 80 µL 413-0080HP
UHPLC ３液混合ミキサー SS 100 µL 413-0100HP
UHPLC ３液混合ミキサー SS 150 µL 413-0150HP
UHPLC ３液混合ミキサー SS 200 µL 413-0200HP
UHPLC ３液混合ミキサー SS 250 µL 413-0250HP

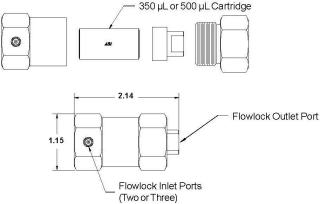

・ Analytical Flow シリーズ ( SS ) , 耐圧 6,000 psi ( ≒ 41.3 MPa )
　 ( 350uL , 500uL )









インラインミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
インラインミキサー SS 350 µL 421-0350 153,000円
インラインミキサー SS 500 µL 421-0500

２液混合ミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
２液混合ミキサー SS 350 µL 422-0350 158,000円
２液混合ミキサー SS 500 µL 422-0500

３液混合ミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
３液混合ミキサー SS 350 µL 423-0350 161,000円
３液混合ミキサー SS 500 µL 423-0500

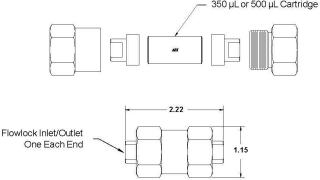

In-Line Assemblies Port Size: 10-32 CPI
( Standard HPLC Fittings for 1/16” Tube )



Binary/Ternary Assemblies Port Size: 10-32 CPI
( Standard HPLC Fittings for 1/16” Tube )




・ Analytical Flow シリーズ ( PEEK ) , 耐圧 3,000 psi ( ≒ 20.6 MPa )
　 ( 350uL , 500uL )



インラインミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
インラインミキサー PEEK 350 µL 421-0350B 163,000円
インラインミキサー PEEK 500 µL 421-0500B


２液混合ミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
２液混合ミキサー PEEK 350 µL 422-0350B お問い合わせ
ください
２液混合ミキサー PEEK 500 µL 422-0500B


３液混合ミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
３液混合ミキサー PEEK 350 µL 423-0350B お問い合わせ
ください
３液混合ミキサー PEEK 500 µL 423-0500B




・ UHPLC Analytical Flow シリーズ ( SS )
　　( 350uL , 500uL ) , 耐圧 18,000 psi ( ≒ 124.1 MPa )



UHPLC インラインミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
UHPLC インラインミキサー SS 350 µL 421-0350HP 164,000円
UHPLC インラインミキサー SS 500 µL 421-0500HP


UHPLC ２液混合ミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
UHPLC ２液混合ミキサー SS 350 µL 422-0350HP 169,000円
UHPLC ２液混合ミキサー SS 500 µL 422-0500HP


UHPLC ３液混合ミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
UHPLC ３液混合ミキサー SS 350 µL 423-0350HP 172,000円
UHPLC ３液混合ミキサー SS 500 µL 423-0500HP

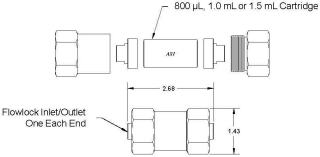

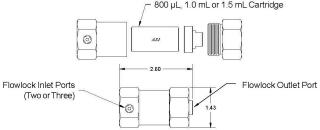

・ High Flow シリーズ ( SS ) , 耐圧 6,000 psi ( ≒ 41.3 MPa )
　 ( 800uL ～ 1.5mL )











インラインミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
インラインミキサー SS 800 µL 431-0800 167,000円
インラインミキサー SS 1.0 mL 431-1000
インラインミキサー SS 1.5 mL 431-1500

２液混合ミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
２液混合ミキサー SS 800 µL 432-0800 172,000円
２液混合ミキサー SS 1.0 mL 432-1000
２液混合ミキサー SS 1.5 mL 432-1500

３液混合ミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
３液混合ミキサー SS 800 µL 433-0800 175,000円
３液混合ミキサー SS 1.0 mL 433-1000
３液混合ミキサー SS 1.5 mL 433-1500




Binary/Ternary Assemblies Port Size: 10-32 CPI
( Standard HPLC Fittings for 1/16” Tube )



Binary/Ternary Assemblies Port Size: 10-32 CPI
( Standard HPLC Fittings for 1/16” Tube )




・ High Flow シリーズ ( PEEK ) , 耐圧 3,000 psi (≒ 20.6 MPa)
　 ( 800uL ～ 1.5mL )



インラインミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
インラインミキサー PEEK 800 µL 431-0800B 178,000円
インラインミキサー PEEK 1.0 mL 431-1000B
インラインミキサー PEEK 1.5 mL 431-1500B


２液混合ミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
２液混合ミキサー PEEK 800 µL 432-0800B お問い合わせ
ください
２液混合ミキサー PEEK 1.0 mL 432-1000B
２液混合ミキサー PEEK 1.5 mL 432-1500B


３液混合ミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
３液混合ミキサー PEEK 800 µL 433-0800B お問い合わせ
ください
３液混合ミキサー PEEK 1.0 mL 433-1000B
３液混合ミキサー PEEK 1.5 mL 433-1500B




・ UHPLC High Flow シリーズ ( SS )
　　( 800uL ～ 1.5mL ) , 耐圧 18,000 psi ( ≒ 124.1 MPa )




UHPLC インラインミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
UHPLC インラインミキサー SS 800 µL 431-0800HP 178,000円
UHPLC インラインミキサー SS 1 mL 431-1000HP
UHPLC インラインミキサー SS 1.5 mL 431-1500HP


UHPLC ２液混合ミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
UHPLC ２液混合ミキサー SS 800 µL 432-0800HP 183,000円
UHPLC ２液混合ミキサー SS 1 mL 432-1000HP
UHPLC ２液混合ミキサー SS 1.5 mL 432-1500HP


UHPLC ３液混合ミキサー ( カートリッジ & ハウジング )
Description Part No. 価格
UHPLC ３液混合ミキサー SS 800 µL 433-0800HP 186,000円
UHPLC ３液混合ミキサー SS 1 mL 433-1000HP
UHPLC ２液混合ミキサー SS 1.5 mL 433-1500HP




・ Prep Flow シリーズ ( SS )
　 ( 3.0mL ～ 15mL ) , 耐圧 6,000 psi ( ≒ 41.3 MPa )








インラインミキサー SS
Description Part No. 価格
インラインミキサー SS 3.0mL 451-3000 215,000円
インラインミキサー SS 6.0mL 451-6000
インラインミキサー SS 9.0mL 451-9000
インラインミキサー SS 12mL 451-12000
インラインミキサー SS 15mL 451-15000

２液混合ミキサー SS
Description Part No. 価格
２液混合ミキサー SS 3.0mL 452-3000 232,000円
２液混合ミキサー SS 6.0mL 452-6000
２液混合ミキサー SS 9.0mL 452-9000
２液混合ミキサー SS 12mL 452-12000
２液混合ミキサー SS 15mL 452-15000
